Pangolin Laser Pangolin ScannerMax Compact 506 MACH DSP Digital Analog
ArtNr.: psmc3m

Wichtige Vorabinfo:

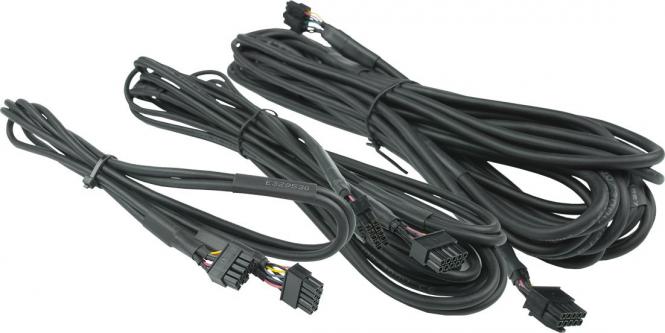

Scanner Sets können mit unterschiedlichen Galvos, Spiegelgrößen, Spiegelbeschichtungen, Treibern, Kabellängen, Netzteilen und anderem Zubehör gekauft werden. Lassen sie sich gerne vor einem Kauf eine vollständige Produktliste zusenden. So können wir sicherstellen, dass Sie genau das Scanner Set wählen, dass ihren Anforderungen entspricht.

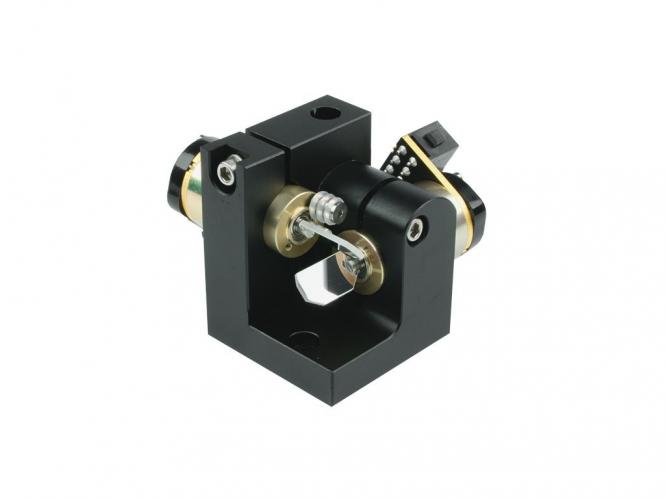

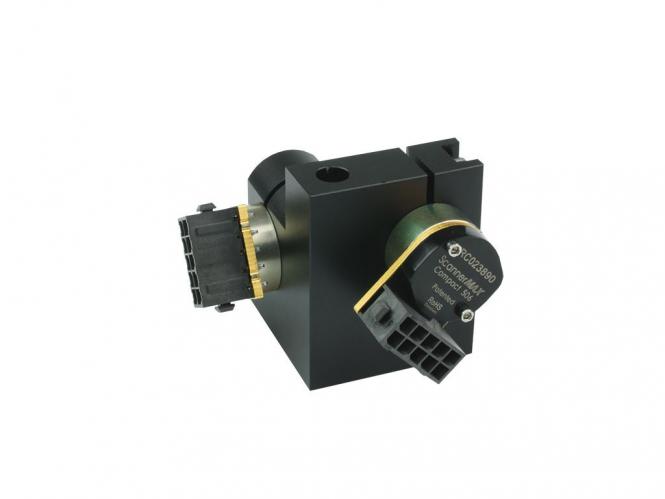

Der Compact-506 ist ein galvanometerbasiertes optisches Scansystem, das als kleiner, kostengünstiger, leichter und vielseitiger Galvo-Scanner entwickelt wurde. Es eignet sich besonders für Anwendungen wie 3D-Drucker, LIDAR-Systeme, tragbare Displays und tragbare medizinische Geräte. Die Konstruktion ermöglicht es dem Compact-506 Galvo, sowohl kleine Spiegel als auch ungewöhnlich große Spiegel mit einem Durchmesser von mehr als 1 Zoll zu bewegen, ohne einen Kerbfilter im Servo oder eine komplizierte Servoschleife.

Compact 506 Spezifikationen

• Der optische Scanner Compact-506 hat einen sehr niedrigen Spulenwiderstand, der es ihm ermöglicht, eine außergewöhnlich hohe Geschwindigkeit zu erreichen, ohne übermäßige Wärme im Galvo zu erzeugen.
• Unser patentiertes Positionssensordesign erzeugt das zehnfache Signal-Rausch-Verhältnis und bietet somit eine außergewöhnlich hochwertige Bewegung.

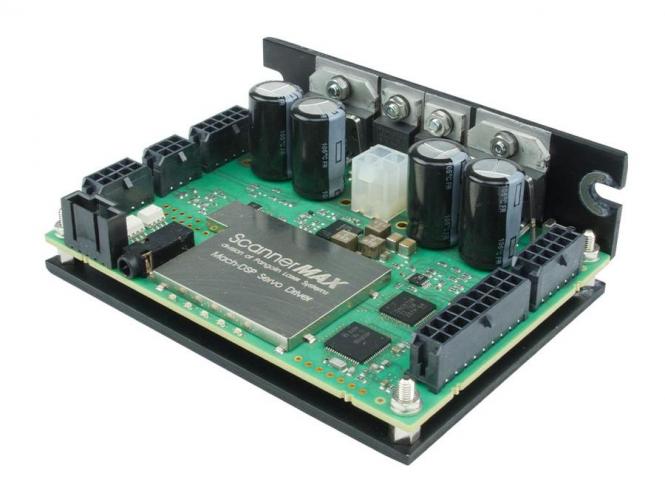

• Es ist in zwei separaten Konfigurationen erhältlich: eine, die mit herkömmlichen analogen Servotreibern kompatibel ist; und einer, der mit unserem digitalen MachDSP-Servotreiber kompatibel ist und eine bessere Linearität bietet.
• In das Design integriert, wird die Spiegelposition auf einen zentralen Drehwinkel zurückgesetzt, wenn die Stromversorgung aufgrund einer Magnetfeder-Rückstellwirkung unterbrochen wird.

Obwohl wir unsere eigenen Servotreiber anbieten, funktioniert der Compact-506 Galvo mit einem Servoverstärker eines Drittanbieters. Dies trägt dazu bei, die Gesamtkosten eines kompletten Galvosystems drastisch zu senken. Wenn Sie einen vorhandenen Servoverstärker haben oder Ihr eigenes Design als Teil Ihres Produkts integrieren möchten, können wir Ihnen die Compact-506-Galvos einzeln anbieten und mit Ihnen zusammenarbeiten, um Ihr vorhandenes Design zu integrieren.

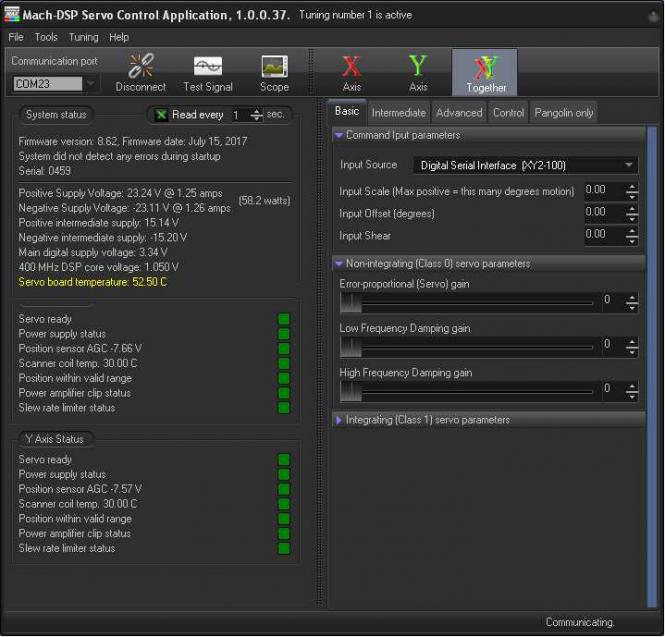

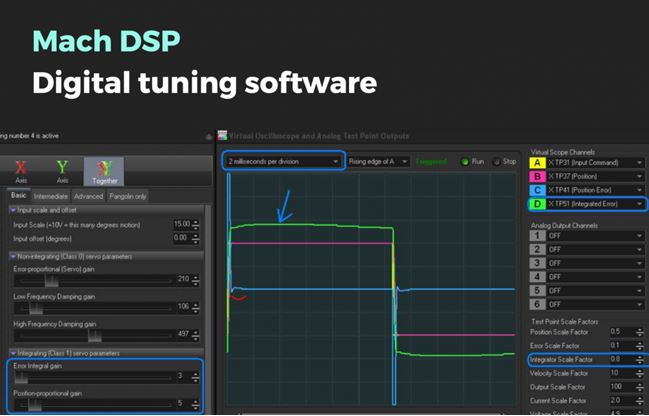

Selbstverständlich können Sie das Tuning des Scanners in der mitgelieferten MACH DSP Software selber fine-tunen, sofern sie das wünschen (siehe auch Video unten). Es gibt aber auch schon verschiedene Voreinstellungen, mit denen Sie das Verhalten des Scanners anpassen können.

Spezielle Spiegel Beschichtungen für Infrarot und UV Wellenlängen möglich.

Nach gesondertem Wunsch können die Scanner Spiegel optional für Wellenlängen unter 400nm, sowie bis zu 1060nm gesondert beschichtet werden.

Wir haben Infrarotspiegel mit Silberbeschichtung für 3mm, 4mm, 5mm, 8mm und 10mm Systeme. Zudem Goldbeschichtungen für 10mm Systeme.

Sprechen Sie uns gerne an.

Updatemöglichkeit mit mechanischem Shutter:

Das Pangolin Compact 506 Scanner Set kann auf Wunsch noch um einen "mechanischen Shutter" ( VRAD 506 ) erweitert werden, der ebenfalls von Pangolin Laser entwickelt und produziert wird und mit einem Kvant Laser Treiber ausgeliefert wird. Hier einige Abbildungen inkl. des Pangolin VRAD 506 Shutters:
